Hausanschluss und Verkabelung im Einfamilienhaus

Neubausiedlung im Glasfaseranschlussgebiet

So funktioniert's: Der Weg der Glasfaser von der Trasse bis in Ihre Wohnräume

Prüfen Sie die Verfügbarkeit an Ihrer Adresse
Neubausiedlung im Glasfaseranschlussgebiet

Vom Hausanschluss bis zur Hausverkabelung: So kommt Glasfaser bei Ihnen an

Die Herstellung eines Glasfaseranschlusses erfolgt in zwei Etappen: dem Bau des  Hausanschlusses, bei dem die Leitung von der Straße bis in Ihr Gebäude verlegt wird, und der Hausverkabelung, bei der das Signal vom Hausübergabepunkt bis zu Ihrem Router und Ihren Endgeräten geführt wird. Auf dieser Seite erfahren Sie Schritt für Schritt, wie beide Etappen ablaufen, welche Technik dabei zum Einsatz kommt und worauf Sie in Ihrem Einfamilienhaus achten sollten.

Glasfasertechnik: die wichtigsten Begriffe

  • Trasse - Leitungsweg entlang von Straße oder Gehweg

    Die Trasse ist der Weg, auf dem die Glasfaserkabel verlegt werden – zum Beispiel entlang einer Straße oder eines Gehwegs bis zu Ihrem Grundstück. Meist verlaufen die Kabel dabei unterirdisch in kleinen Rohren, den sogenannten Leerrohren.

  • KVz – Verteilerkasten

    Ein KVz ist der Verteilerkasten im Straßenraum, an dem die Leitung auf die einzelnen Straßenzüge und Grundstücke aufgeteilt wird.

  • FTTH – Fibre to the Home

    FTTH bedeutet „Glasfaser bis ins Gebäude": Die Glasfaserleitung reicht ohne störanfälliges Kupfer durchgehend bis ins Haus.

  • APL – Abschlusspunkt Linientechnik

    Der APL (Abschlusspunkt Linientechnik) wird auch Hausübergabepunkt genannt und beschreibt den Netzabschluss des Ortsnetzes. Der APL wird neben der Wanddurchbohrung im Keller/Erdgeschoss montiert.

  • ONT – Glasfasermodem

    Der ONT (Glasfasermodem) wird auch Netzabschlussgerät genannt und wandelt das optische Signal der Glasfaser in elektrische Signale um, die dann dem Router zugeführt werden. Der ONT wird am Ende der Glasfaserleitung montiert. Wenn Sie auch bei der Innenhausverkabelung auf Glasfaser umsteigen, kann ein solches Netzabschlussgerät in der Nähe des Routers montiert werden, um eine kurze Verbindung und damit ein stärkeres Signal herzustellen.

  • PoP – Point of Presence

    Der PoP (Point of Presence) ist eine regionale Technikzentrale, die das zentrale Element einer Glasfaserverkabelung bildet. Sie verbindet das Access-Netz, das zum Kundenanschluss neu errichtet wird, mit dem Backbone des Glasfasernetzes.

  • CAT-Verkabelung – das richtige Netzwerkkabel

    Für die Nutzung von Glasfaser ist mindestens ein Cat 5e Kabel nötig. Idealerweise verwenden Sie jedoch ein Cat 6 Kabel, um die höchste Übertragungsrate und Stabilität zu gewährleisten. Der Kabelstandard ist in der Regel auf dem Kabel selbst aufgedruckt oder lässt sich anhand des Alters des Kabels ableiten.

    Wenn Sie einen Router von uns erhalten haben, nutzen Sie in jedem Fall das beigelegte Kabel und prüfen Sie, ob bei der weiteren Innenhausverkabelung auch Cat 6 Kabel verwendet wurden.

    Bitte beachten Sie: Ein Netzwerkkabel der Kategorie Cat 5 kann maximal Daten mit 100 Mbit/s übertragen und ist somit nicht für die Bandbreite eines Glasfaseranschlusses ausgelegt.

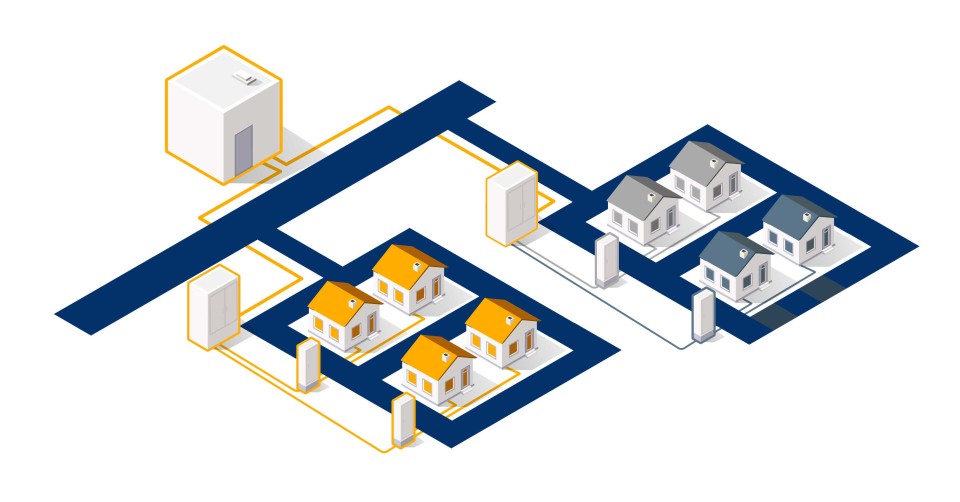

Glasfaser bis ins Haus und Glasfaser bis zum Verteilerkasten

Leitungsweg an der Trasse

Von der Technikzentrale bis vor Ihre Haustür

Aus dem Point of Presence (PoP), der regionalen Technikzentrale, führt die Glasfaser über Verteilerkästen (KVZ) im Straßenraum bis zu jedem Grundstück.



TNG verlegt ausschließlich Glasfaser (FTTH) bis ins Gebäude und kein Kupfer auf der letzten Meile. So kommt die gebuchte Bandbreite verlustfrei und garantiert bei Ihnen an.

Im Bild links: Glasfaserleitung bis in jedes Gebäude (FTTH). Im Bild rechts: Glasfaser nur bis zum Verteilerkasten.

Wie erfolgt der Bau des Hausanschlusses?

Schonend mit minimalen Eingriffen

Schonender Tiefbau
Unsere Bauverfahren: Pressbohrung, mit einer Erdrakete in rund 60 cm Tiefe oder mit kleinen Baugruben. Abschließend wird der Originalzustand Ihres Grundstücks wiederhergestellt.
Kleine Wanddurchbohrung
Für die Hauseinführung genügt eine Bohrung von 22 bis 40 mm. Anschließend wird die Durchführung wieder gas- und wasserdicht versiegelt. Bei oberirdischer Bohrung wird eine unauffällige Schutzkappe an die Außenwand angebracht.
Sie entscheiden mit
Vor dem Bau stimmt das Tiefbauunternehmen einen Termin mit Ihnen ab. Bei der Hausbegehung legen Sie gemeinsam den Leitungsweg, die Hauseinführung und die Montagepunkte der Geräte fest. Alles wird im Begehungsprotokoll dokumentiert.

Glasfaserleitung im Haus – in vier Schritten

APL
Die Glasfaser kommt ins Haus zum Hausübergabepunkt.

ONT
Direkt neben dem APL sitzt der ONT.
Router
Der ONT wandelt das Licht in elektrische Signale für den Router um.
Endgeräte
Der Router verbindet Ihre Endgeräte per Kabel oder WLAN mit dem Internet.

Keine Sorge: Sie müssen nicht umbauen

In den allermeisten Einfamilienhäusern liefert die Standardinstallation mit dem Abschlusspunkt Linientechnik (APL) und dem Glasfasermodem (ONT), die nebeneinander installiert sind, sowie dem dahinter angeschlossenen Router, bereits die volle gebuchte Bandbreite.

Erst bei größeren Distanzen oder über mehrere Etagen lohnt sich ein genauerer Blick auf die folgenden Stationen.

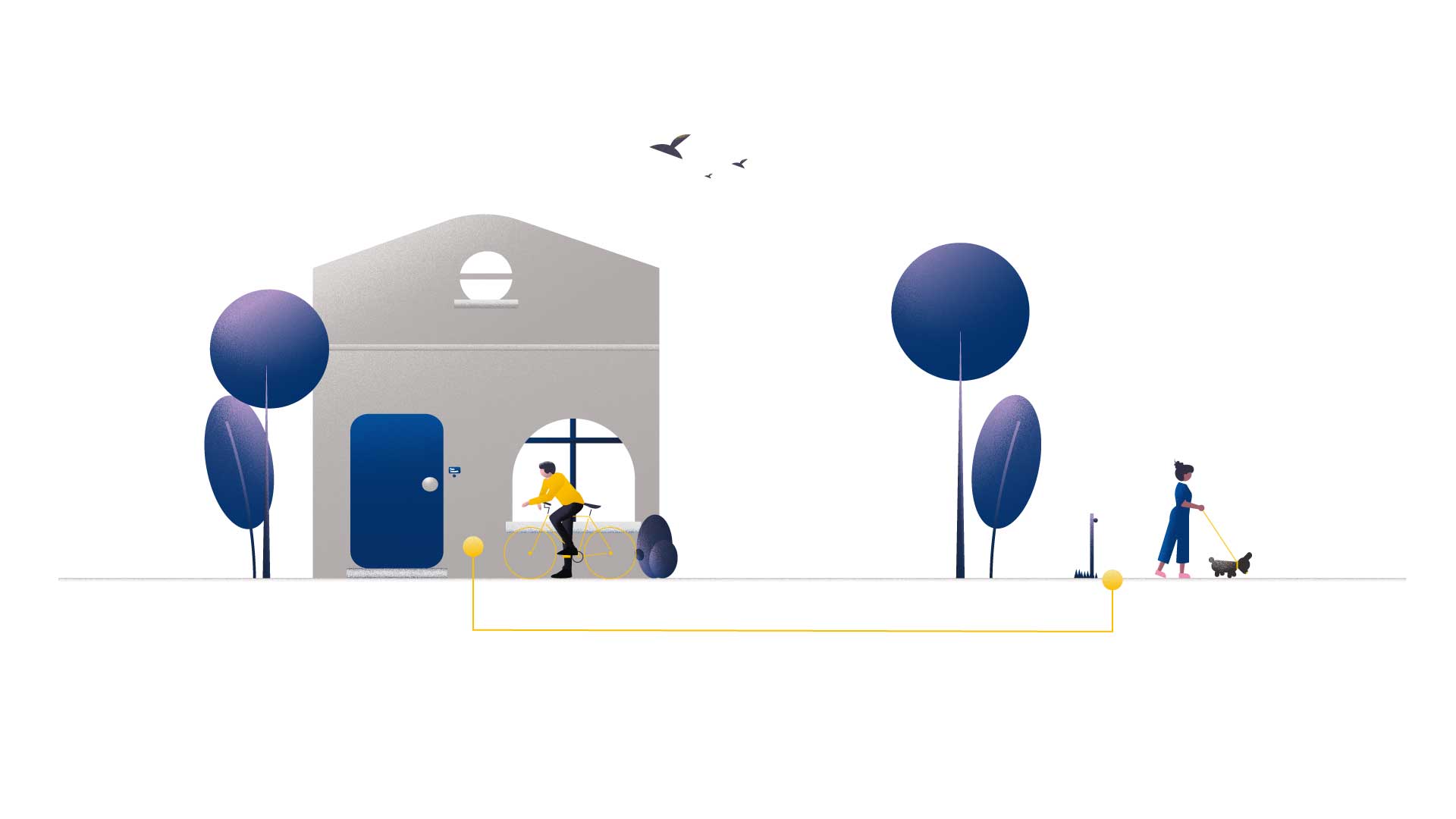

  • TNG Glasfaserkanal

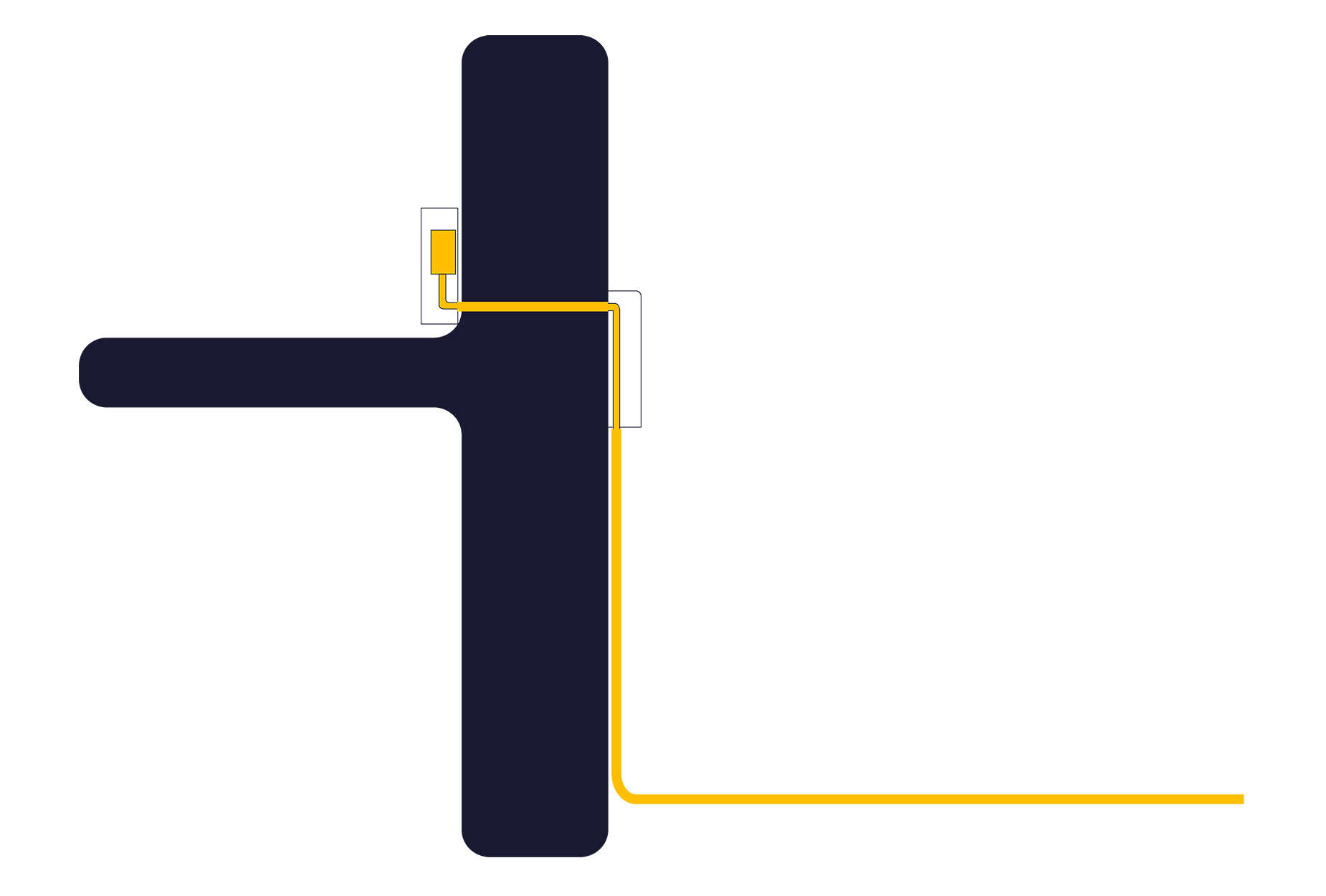

  • Hauseinführung der Glasfaser durch die Wanddurchbohrung

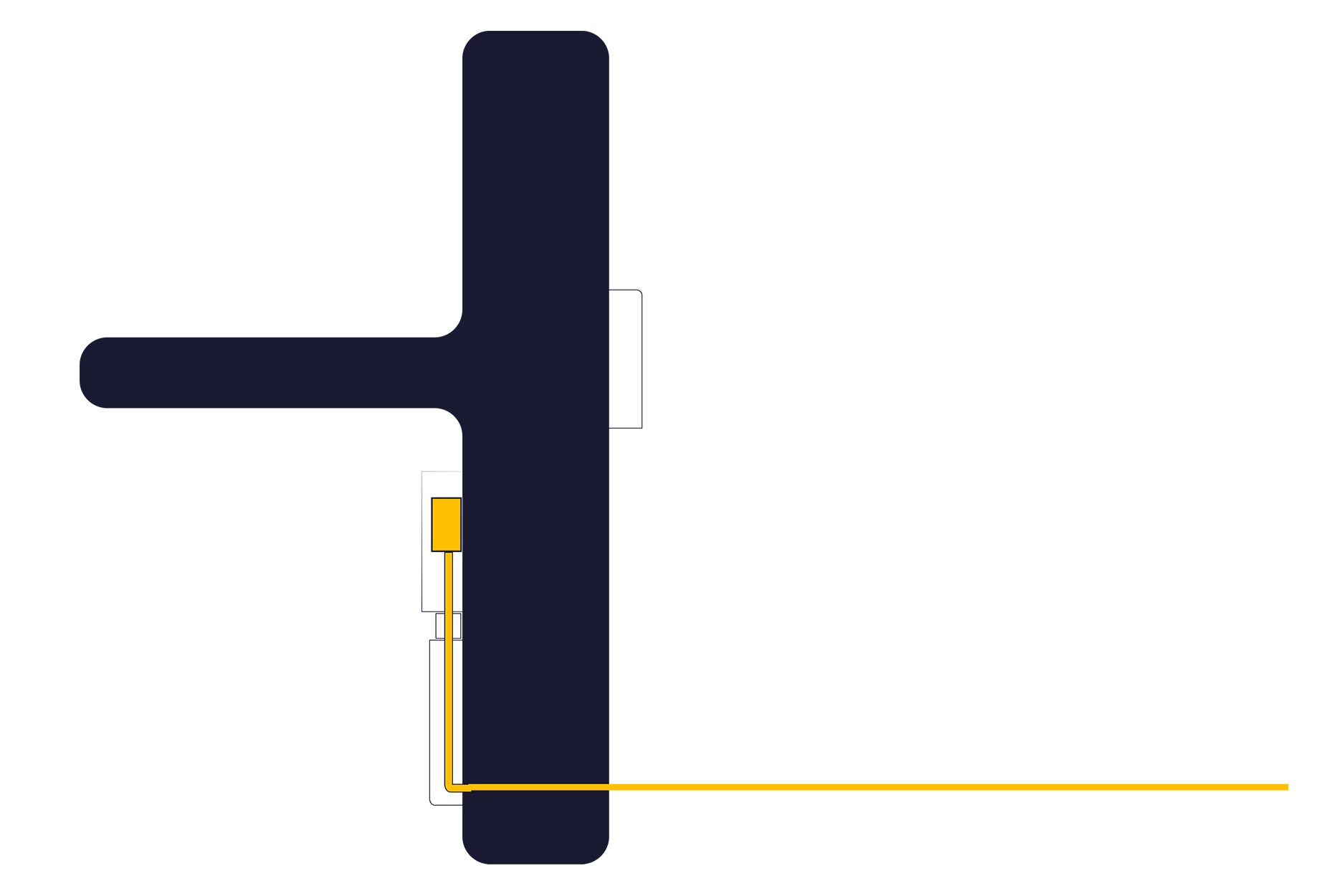

  • Hauseinführung der Glasfaser im Kellerbereich

Die Hauseinführung zum APL

Vom Verteilerkasten im Straßenraum verläuft die Glasfaser unterirdisch bis zu Ihrem Grundstück. Über die Hauseinführung tritt die Leitung durch eine Wanddurchbohrung in den Keller oder das Erdgeschoss ein.


Dort endet sie am APL (Abschlusspunkt Linientechnik), auch Hausübergabepunkt genannt. Er bildet die Schnittstelle zwischen dem TNG-Netz und Ihrer Innenhausverkabelung und wird unmittelbar neben der Wanddurchbohrung montiert.


Wo die Glasfaser ins Haus kommt, hängt von Ihrem Haus ab. Bei Häusern mit Keller erfolgt die Hauseinführung unterirdisch und von außen in der Regel nicht zu sehen. Häuser ohne Keller erhalten den Anschluss im Erdgeschoss (oberirdische Hauseinführung). An diesem Punkt sitzt der APL.



Mehr zur Erstinbetriebnahme

  • So bleibt das Signal stark

    Planen Sie den Standort des APL so, dass der spätere Weg zum Router möglichst kurz und gerade bleibt.

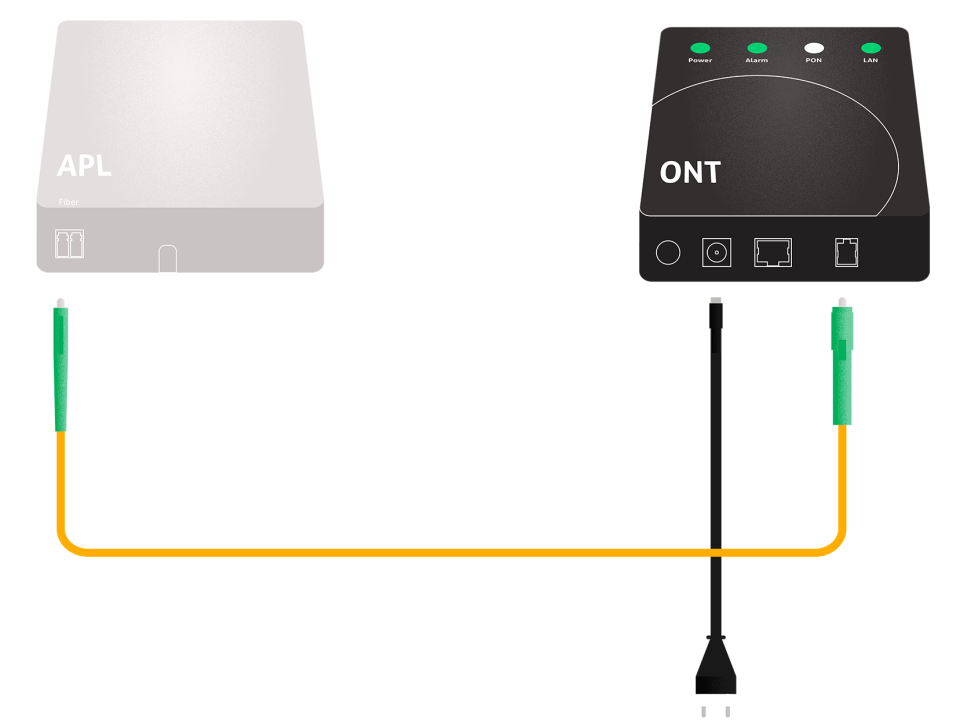

APL und ONT verbunden über ein Glasfaser-Patchkabel

Vom APL zum ONT

APL und ONT sitzen unmittelbar nebeneinander, meist im Keller oder Technikraum, direkt an der Hauseinführung. Verbunden werden beide über ein kurzes Glasfaser-Patchkabel, dessen spezielle Stecker sorgen für eine verlustarme Verbindung.

  • So bleibt das Signal stark

    Der Glasfasermonteur übernimmt grundsätzlich die Verkabelung vom APL zum ONT. Wir empfehlen, an der Verkabelung keine Änderungen vorzunehmen oder Kabel auszutauschen.

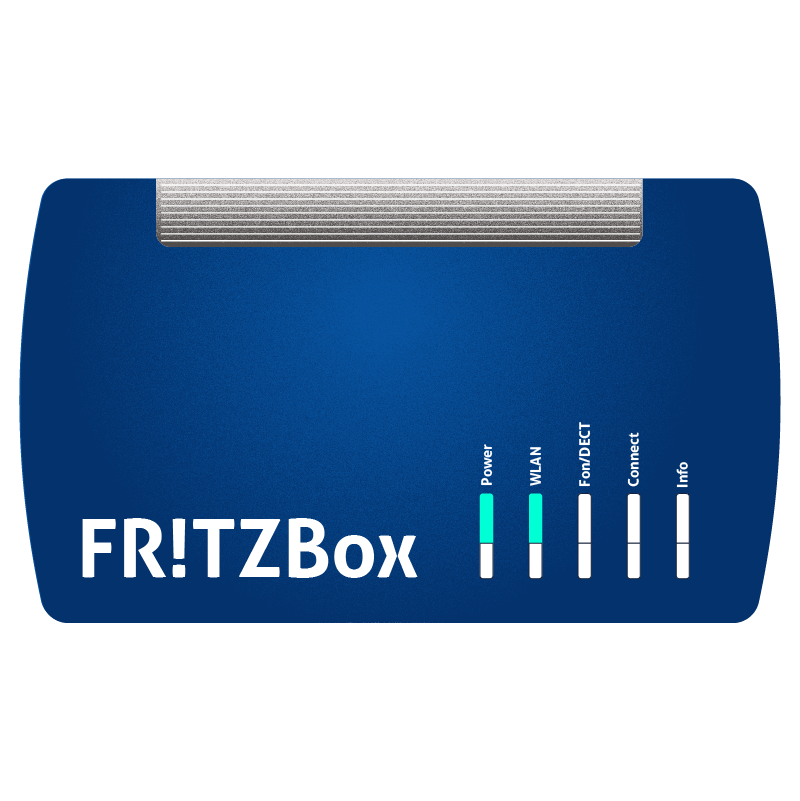

FRITZ!Box Router für den Glasfaseranschluss

Vom ONT zum Router

Der ONT wandelt das optische Signal der Glasfaser in elektrische Signale um und gibt diese an den Router weiter, zum Beispiel an eine FRITZ!Box. Der Router verbindet Ihr heimisches Netzwerk mit dem Internet.



Im gewünschten Wohnraum steht Ihr Router. Genau hier entscheidet die Kabelqualität über Ihre tatsächliche Geschwindigkeit.



Grundsätzlich können Sie jeden Router nutzen, der die verfügbare Glasfaser-Bandbreite unterstützt. Je nach Tarif ist ein passendes Gerät bereits enthalten, kann gegen eine geringe monatliche Gebühr hinzugebucht werden oder durch einen eigenen Router ersetzt werden.

  • So bleibt das Signal stark

    Nutzen Sie zwischen ONT und Router unbedingt ein Netzwerkkabel ab Cat 5e – besser Cat 6 oder Cat 7. Ein älteres Cat 5 Kabel überträgt maximal 100 Mbit/s und bremst Ihren Glasfaseranschluss aus.

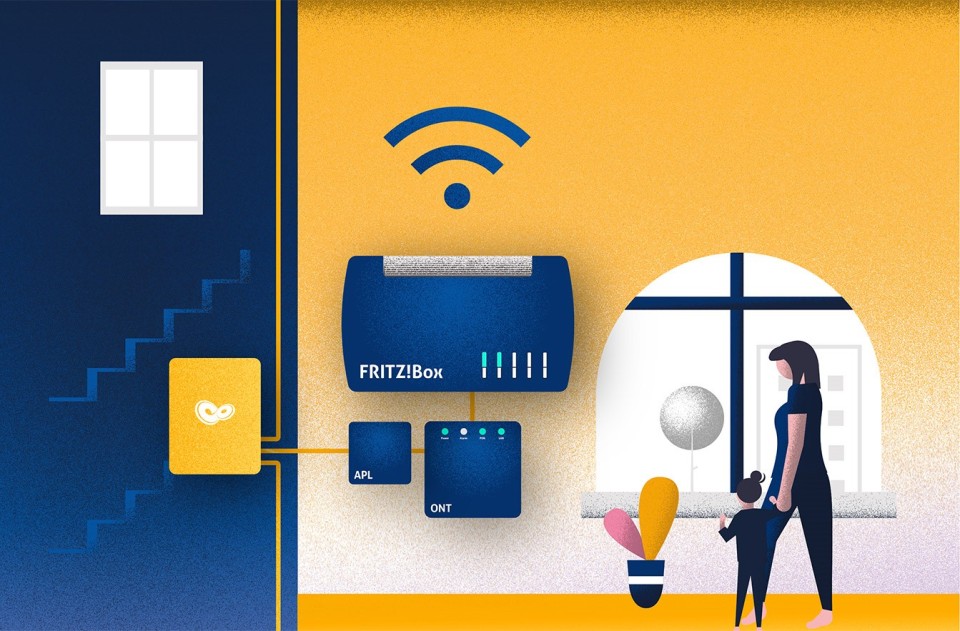

Router verteilt Internet im ganzen Haus per WLAN und LAN

Vom Router zu Ihren Endgeräten

Steht die Verbindung, verteilt der Router das Internet im ganzen Haus per Netzwerkkabel oder kabellos über WLAN.



So zieht die Glasfaser-Geschwindigkeit in den Alltag ein: vom Homeoffice über Streaming bis zum smarten Zuhause. Dies ist der letzte Schritt auf dem Weg zur vollen Bandbreite.

  • So bleibt das Signal stark

    Für maximale Stabilität verbinden Sie wichtige Geräte per Netzwerkkabel. Für entfernte Räume helfen WLAN-Repeater oder Mesh-Systeme.

Modernes Wohngebäude mit mehrere Wohnungen

Sie wohnen im Mehrfamilienhaus?

Wir erklären Ihnen, wie die Glasfaser bis in Ihre Wohnung kommt:



  • Weg der Glasfaser vom Keller über Flur und Treppenhaus in jede Wohnung
  • Kosten für Gebäudeverkabelung übernimmt TNG
  • Infos für Mieter:innen und Eigentümer:innen
Mehr zu Mehrfamilienhaus

Unsere Partner für die Innenhausverkabelung vor Ort

Die Umsetzung oder Beauftragung der Innenhausverkabelung übernehmen Eigentümer:innen selbstständig. Wir empfehlen, alle Verkabelungsarbeiten von einem geprüften Fachbetrieb ausführen zu lassen. Unsere Elektropartner:innen stehen Ihnen dafür gern zur Seite.

Häufige Fragen zur Innenhausverkabelung im Einfamilienhaus

  • Kann ich auch kabellos im Internet surfen?
    Ja, das von uns bereitgestellte Endgerät (z. B. die FRITZ!Box) enthält einen WLAN-Router. Sollten Sie einen eigenen Router einsetzen, so muss dieser WLAN unterstützen und auch die Geschwindigkeiten einer Glasfaserverbindung abdecken können.
    Bitte beachten Sie, dass beim kabellosen Surfen Geschwindigkeitseinbußen gegenüber einer Netzwerkverbindung auftreten. Auf unserem Blog erfahren Sie was das WLAN-Signal stören kann.
  • Kann ich jeden beliebigen Router verwenden?
    TNG empfiehlt seinen Kunden, immer einen Router zu verwenden, der gerade aktuell im Produktportfolio der TNG zu finden ist.
    Wenn Sie einen eigenen Router für Ihren TNG-Glasfaseranschluss nutzen möchten, achten Sie bitte darauf, dass dieser auch kompatibel zu der TNG-Leistungsbeschreibung ist. Der Router muss für die Bandbreite geeignet sein, die an ihrem Anschluss geschaltet ist. Informationen dazu finden Sie in den Angaben des Herstellers. Ältere Geräte sind gegebenenfalls nicht kompatibel und unterstützen beispielsweise kein IPv6.

    Technische Anforderungen an den Router:

    Internet: Unterstützung von IPv4 sowie IPv6 LAN: 2 x 1000Base-T (2 x Gigabit-Ethernet)
    Telefonie: Internettelefonie SIP-konform nach RFC 3261
    Wireless: WLAN 802.11/b/g/n, (besser WLAN 802.11a/b/g/n/ac) simultan und WPA2-Verschlüsselung
  • Wann muss ich mich um die Innenhausverkabelung kümmern?
    Nach Abschluss der Glasfasermontage ist ein guter Zeitpunkt, um sich Gedanken über die Innenhausverkabelung zu machen. Hierbei geht es um den Kabelweg vom Hausübergabepunkt (APL) und dem Glasfasermodem (ONT) zum Router. Dieser sollte so vorbereitet werden, dass möglichst die volle Bandbreite Ihrer Glasfaserleitung dort ankommt. Beachten Sie: Die Umsetzung oder Beauftragung für die Innenhausverkabelung müssen Eigentümer:innen selbstständig vornehmen.

    Grundsätzlich gilt:

    • Wenn der ONT bei Ihnen im Keller montiert ist (z.B. in einem Einfamilienhaus), dann platzieren Sie den Router am besten in einem zentralen Raum bzw. dort wo Ihre Endgeräte am häufigsten genutzt werden. Den Kabelweg zwischen ONT und Router sollten Sie über eine Innenhausverkabelung lösen und hierfür Netzwerkkabel des Typs Cat 6 verwenden.
    • In Mehrfamilienhäusern sollte der ONT direkt in der Wohnung montiert werden. Auch hier gilt es, den Router in einem zentralen Raum zu platzieren, um das beste WLAN-Signal zu erhalten. ONT und Router sollten auch hier über Netzwerkkabel Cat 6 miteinander verbunden werden.
  • Kann ich die Innenhausverkabelung selbst vornehmen?
    Ab dem Netzabschlussgerät/APL (direkt gegenüberliegend dem Hausdurchbruch) sind die Eigentümer:innen des Hauses bzw. die Kund:innen für die weitere Innenhausverkabelung verantwortlich. Sie können somit selbst entscheiden, wer die Verkabelung vornimmt. Wir empfehlen Ihnen, alle Verkabelungsarbeiten von einem Fachbetrieb ausführen zu lassen, um falsche Verkabelungen zu vermeiden und dadurch mögliche Übertragungsfehler auszuschließen. Sollten Störungen aufgrund mangelhafter Verkabelung auftreten, sind die dadurch resultierenden Entstörungseinsätze von TNG kostenpflichtig.
    Sollten Sie dennoch die Innenhausverkabelung selbst vornehmen, empfehlen wir hierbei Cat 6 Netzwerkkabel zu verwenden, mindestens aber Cat 5e Kabel.
    Mehr Informationen finden Sie auf unserer Seite zur Innenhausverkabelung.
  • Übernimmt TNG die hausinterne Verkabelung?
    Voraussetzung für einen Glasfaserhausanschluss ist, dass TNG einen Kundenauftrag vorliegen hat. TNG ist nur für die aktive Technik bis zum Netzabschlussgerät verantwortlich. Ab dem Netzabschlussgerät (direkt gegenüberliegend dem Hausdurchbruch) ist der Eigentümer des Hauses für die weitere Innenhausverkabelung verantwortlich. Sie können jedoch jeden von Ihnen gewählten Innungsbetrieb eigenständig wählen. Wir empfehlen, in Einfamilienhäusern eine sogenannte Cat 6 Verkabelung vorzunehmen (moderne Netzwerkkabel).
    Auf unserer Informationsseite finden Sie weitere Informationen zum Thema Innenhausverkabelung.
